Наблюдение и короткий ответ

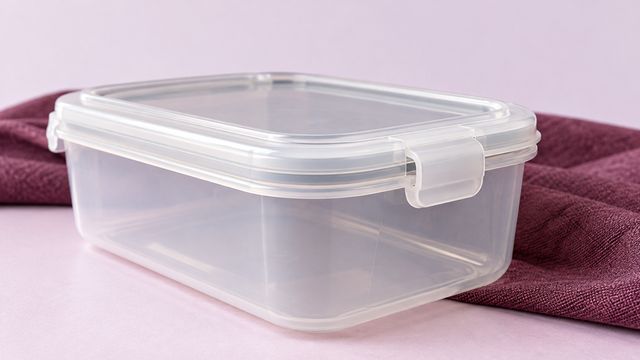

Рассмотрим контейнер с защелкой в виде короткого упругого язычка. При закрывании крышки можно проследить, как взаимодействуют ее край и зацеп. Выступ на крышке касается наклонной части язычка и отводит его в сторону. Когда выступ проходит дальше, язычок возвращается, и зацеп оказывается за краем выступа. Если при этом слышен щелчок, он совпадает с моментом, когда зацеп проходит за выступ. Это интерпретация движения, которое видно глазом. Сам глаз не показывает напряжений внутри пластика и не показывает, насколько изогнут язычок.
Короткий ответ такой: крышку удерживает упругий изгиб короткого язычка. Язычок закреплён на корпусе одним концом, свободный конец отгибается при закрывании, затем возвращается и упирается зацепом в выступ. Открытие тоже требует усилия, потому что язычок снова нужно отогнуть. В инженерной модели такая деталь описывается как задача о консольной балке, то есть балке, закреплённой с одного конца, а не опёртой на две стороны. Эту же модель использует инструмент расчёта защёлок: он прямо называет её классической задачей о консольной балке и строит аналитический расчёт на теории балок (описание приложения Snapfit).
Вторая часть ответа касается того, чего защёлка не делает. Она удерживает крышку механически, но сама по себе не гарантирует герметичности. Герметичность связана с отдельным уплотняющим элементом, если он есть в конструкции, и с тем, насколько равномерно крышка прижата по всему краю. Инструмент расчёта защёлок говорит о силе сборки, силе разборки, прогибе и сравнении деформации с допустимой, но в его описании герметичность не упоминается (описание приложения Snapfit). Поэтому по щелчку или по ощущению «сидит плотно» судить о герметичности нельзя. Так же нельзя вывести из щелчка и поведение при нагреве: допустимая деформация зависит от материала, а материал конкретного изделия здесь не назван.
Полезно разделить уровни рассуждения. Наблюдение: крышка садится, язычок заметно движется. Интерпретация: звук или ощутимое сопротивление соответствуют моменту, когда зацеп проходит выступ. Модель: консольная балка с заданными размерами и нагрузкой. Установленного результата для конкретного изделия здесь нет. Всё дальнейшее относится к модели, а не к измеренному поведению детали, и это различие стоит держать в голове при чтении каждого раздела.
Как возникает явление
Начнём с терминов. Деформация — это изменение формы тела под действием сил. Напряжение — сила, делённая на площадь, на которую она действует. Растягивающее напряжение возникает, когда тело удлиняется, сжимающее — когда укорачивается, а касательное — когда силы действуют вдоль поверхности (учебный раздел OpenStax). Относительная деформация — это дробное изменение длины, объёма или геометрии, поэтому она безразмерна (учебный раздел OpenStax). Модуль упругости — коэффициент пропорциональности между напряжением и деформацией. Учебник записывает связь так: напряжение равно модулю, умноженному на деформацию, но только в линейной области, где напряжения малы (учебный раздел OpenStax).
Упругость означает возвращение к исходной форме после снятия нагрузки. Линейная модель, в которой деформация пропорциональна действующей силе, описывает лишь часть такого поведения. Предел линейности и предел упругости различаются: за первым зависимость может стать сложнее, а необратимое изменение формы связано со вторым (OpenStax: упругость и пластичность).
Теперь о том, что происходит внутри язычка. При изгибе слои тела работают неодинаково. Учебник разбирает полку, которая прогибается под тяжёлыми книгами: верхняя её поверхность испытывает сжатие, а нижняя — растяжение (учебный раздел OpenStax). Язычок при отгибании ведёт себя похоже: одна его сторона растягивается, другая сжимается. Это логическое применение примера к другой детали, а не утверждение источника о защёлках.

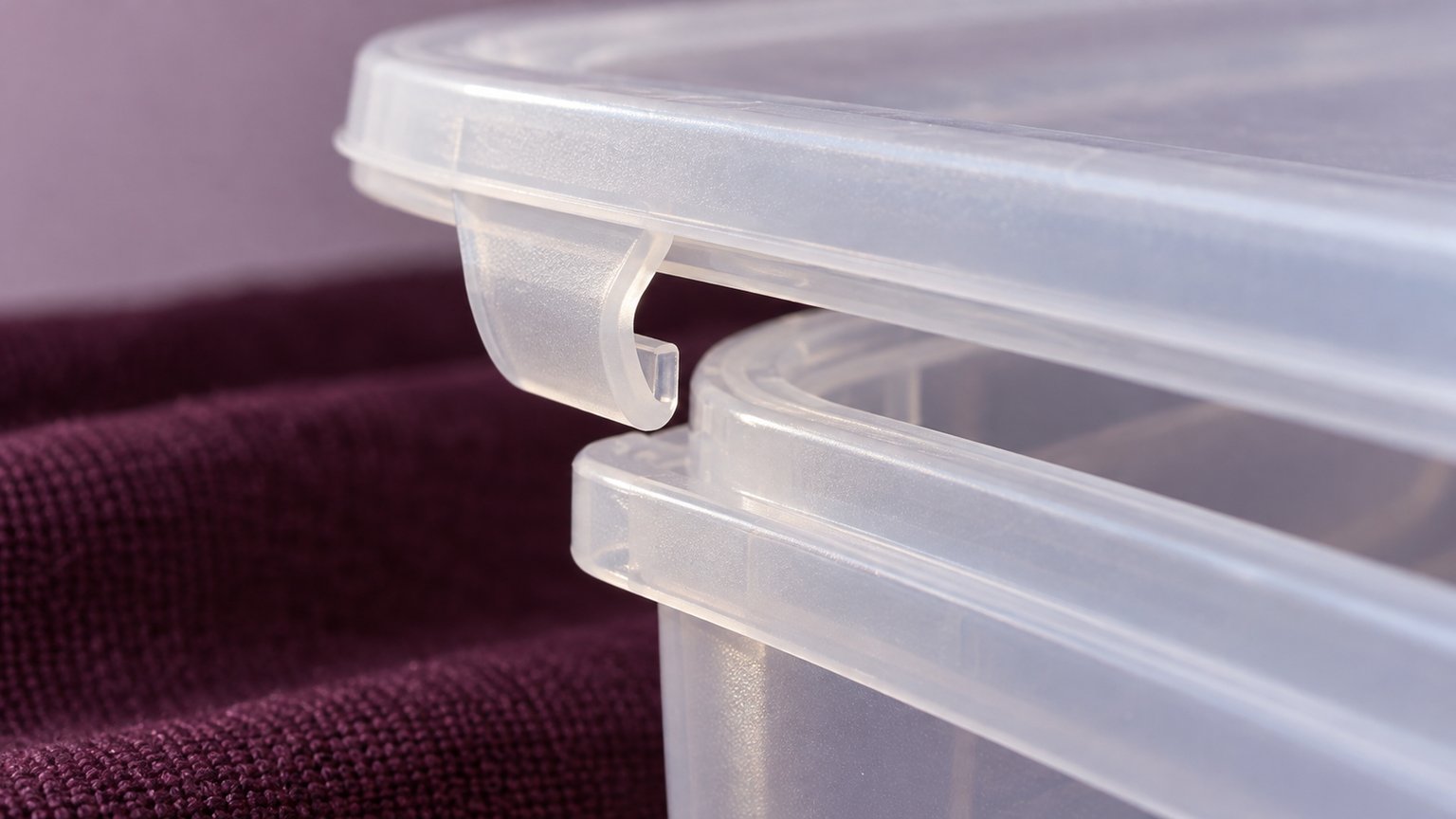

Последовательность при закрывании такая. Сначала выступ крышки касается наклонной поверхности язычка. В описании инструмента эта поверхность задаётся углом входа, то есть параметром геометрии, который вводит пользователь (описание приложения Snapfit). Что наклон поверхности влияет на силу сборки, я описываю как модель, общую для защёлок; в открытом описании инструмента этот эффект прямо не раскрыт.
Затем нагрузка отгибает язычок в сторону. Он работает как консоль, и его свободный конец смещается. Инструмент рассчитывает, насколько балка должна прогнуться, чтобы зацеп освободил выступ, и какая сила для этого нужна (описание приложения Snapfit).
Когда выступ проходит, нагрузка снимается, язычок стремится вернуться к исходной форме, и зацеп садится за край выступа. Здесь проявляется упругая часть работы: материал не просто гнётся, а возвращается, и поэтому защёлка может выполнять функцию многократно, если остаётся в своей линейной области.
Открытие — обратный процесс: усилие направлено так, чтобы отогнуть зацеп от выступа. Инструмент выдаёт силу сборки и силу разборки отдельно, и это разные величины (описание приложения Snapfit). Поэтому защёлка может садиться легко, а открываться с заметным усилием. Логически причина в геометрии: наклон поверхности на входе и на выходе из зацепа не обязан совпадать.
Граница модели проходит по напряжению. Учебник отмечает, что пропорциональность между напряжением и деформацией соблюдается при малых напряжениях, а при росте нагрузки зависимость становится нелинейной и может дойти до разрушения (учебный раздел OpenStax). Что происходит с язычком после такого выхода, в доступных публикациях не описано. Поэтому я не утверждаю, что после многократного изгиба он вернётся к прежней форме.
От каких условий зависит результат
Удобно разделить условия на три группы: материал, геометрию и внешнюю среду. Каждая группа меняет свою часть модели, и смешивать их не стоит.
Материал задаёт модуль упругости и допустимую деформацию. Учебник сравнивает резиновую ленту и стальную ленту одинаковых размеров: при одинаковом напряжении резина деформируется заметно сильнее, потому что её модуль упругости на два порядка меньше (учебный раздел OpenStax). Логически отсюда следует, что более мягкий пластик даст больший прогиб при той же силе. Но допустимая деформация у другого пластика может быть иной, поэтому выигрыш в гибкости по одной величине не оценивается. Учебник также приводит таблицы модулей для разных веществ, включая полистирол. Это справочные значения для веществ вообще, а не для защёлок, и для конкретной марки пластика нужны данные производителя (учебный раздел OpenStax).
Геометрия включает ширину, толщину и длину язычка, а также углы входа и возврата. Все эти параметры инструмент принимает как исходные данные (описание приложения Snapfit). Логически длинный и тонкий язычок при той же силе изгибается сильнее короткого и толстого; это следует из модели балки. Точные зависимости инструмент считает по собственным формулам, а открытое описание их не раскрывает, поэтому величину эффекта здесь назвать нельзя.
В гипотетическом примере выступ касается язычка только узкой кромкой. Тогда нагрузка сосредотачивается на узкой полосе, а не распределяется по всему зацепу. Источники такой случай не разбирают, но он показывает, почему внешнее сходство деталей не гарантирует одинаковой работы их контактных поверхностей.
Где именно деформация наибольшая, по простому наблюдению не видно. В FE-режиме инструмент строит трёхмерную параметрическую сетку по введённым параметрам и возвращает поля перемещений и напряжений (описание приложения Snapfit). Значит, ответ о распределении напряжения даёт расчёт с геометрией конкретной детали, а не рассуждения по фотографии. Учебник показывает похожий эффект на другом примере: подвешенный стержень испытывает напряжение, которое по длине распределено неравномерно, если учитывать его собственный вес (учебный раздел OpenStax). Это пример другой детали, и распределение у защёлки может выглядеть иначе.
Внешняя среда влияет через температуру и число циклов. Учебник указывает, что модули упругости измеряют при различных физических условиях, включая температуру, и собирают их в справочные таблицы (учебный раздел OpenStax). Из этого следует, что изменение температуры меняет исходные данные модели, но для рассматриваемого условного пластика конкретные данные здесь не заданы. Описание инструмента упоминает соединения, которые должны выдерживать частое открытие и закрытие, и предлагает подбирать геометрию под такой сценарий (описание приложения Snapfit). Однако источники не говорят, как меняется язычок за много циклов, и этот вопрос остаётся открытым.

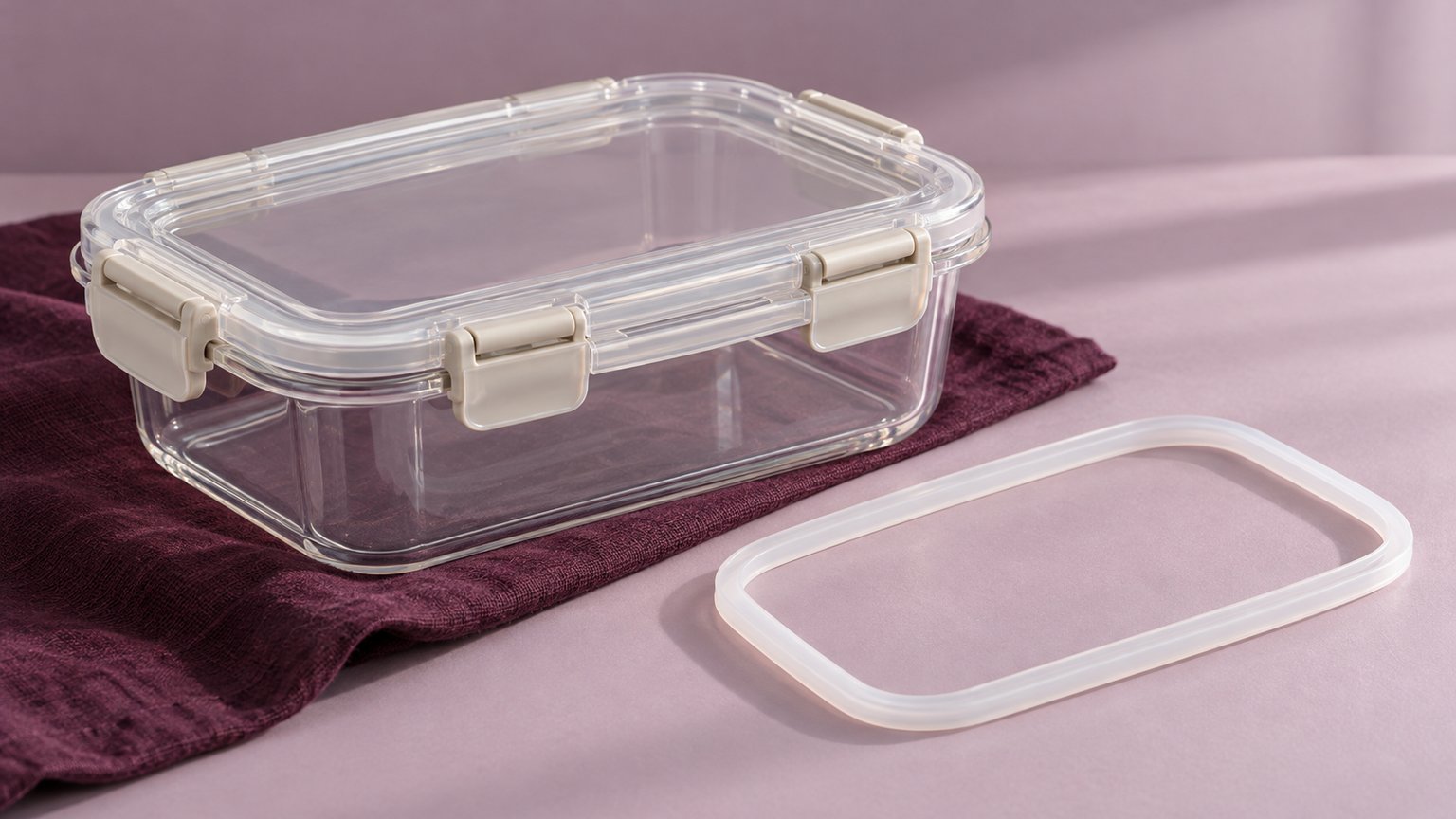

Отдельный вопрос — уплотнитель. Если в крышке есть съёмное уплотняющее кольцо, оно выполняет другую работу, и защёлка его не заменяет. Логически, если крышка удерживается не только язычком, но и сжатием кольца, основная нагрузка при закрывании может приходиться на кольцо, а не на язычок. Материалы этого не описывают, поэтому здесь остаётся различие между элементами: один удерживает, другой уплотняет. Для конкретного контейнера его нужно проверять по документации, а не по внешнему виду.
С чем полезно сравнить
Сравнивать стоит по содержательным признакам: форме нагрузки, закреплению и роли деформации. Каждая аналогия ниже ограничена, и предел указан сразу.
Первая аналогия — идеально твёрдое тело. Учебник вводит модель тела, которое не деформируется под нагрузкой, и отмечает, что она полезна, когда реальная деформация мала по сравнению с задачей (учебный раздел OpenStax). Для защёлки эта модель не годится, потому что деформация и есть рабочий механизм детали. Учебник также иллюстрирует различие материалов: пластиковый мячик для пинг-понга хрупок при сжатии, резиновый теннисный мяч упруг, хотя оба могут хорошо отскакивать как твёрдые тела (учебный раздел OpenStax). Предел аналогии: у мячей нет зацепа и ответного выступа, поэтому пример показывает различие материалов, а не работу запирающего соединения.
Вторая аналогия — полка под книгами. Общее с язычком в том, что верхний и нижний слои работают по-разному: один сжимается, другой растягивается (учебный раздел OpenStax). Предел существенный: полка опирается на концы с двух сторон, а язычок закреплён только с одного конца и нагружен на свободном. Распределение напряжений поэтому другое, и аналогия годится для вопроса о сжатии и растяжении слоёв, но не для расчёта прогиба.
Третья аналогия — резиновая лента и стальная полоса. Учебник использует их, чтобы показать роль модуля: при одинаковом напряжении резина деформируется заметно сильнее (учебный раздел OpenStax). Это хорошо объясняет, почему выбор материала меняет прогиб язычка. Предел: лента растягивается вдоль своей длины, а язычок изгибается, и геометрические зависимости в этих случаях разные.
Четвёртая аналогия — сдвиг. Учебник описывает книжный шкаф, верхнюю полку которого касательным толчком смещают относительно нижней, и отмечает, что эффект исчезает, когда усилие прекращается. Там же сказано, что сходный механизм сдвига участвует в разрушении дамб и склонов (учебный раздел OpenStax). Это аналогия для крышки, которую сдвигают вдоль края. Предел: при закрывании защёлки основной вид нагрузки — изгиб. Сдвиг важен при боковом смещении крышки, и такой случай описание инструмента не рассматривает (описание приложения Snapfit).
Пятая аналогия — другие типы соединений. Инструмент поддерживает несколько геометрий, основанных на распространённых в промышленности типах соединений, и предлагает режимы решения от заданной силы до заданной деформации (описание приложения Snapfit). Сами типы в открытом тексте не перечислены, поэтому сопоставлять защёлку с конкретными механизмами по параметрам я не стану. Сравнение возможно только на уровне принципа: деталь удерживает, пока её форма остаётся в допустимых пределах.
Когда объяснение нужно уточнить
Границу упругости полезно отделить от момента, когда простая формула перестала подходить. В учебном разделе о пластичности прямо разобрана область, где связь напряжения и деформации уже нелинейна, но после разгрузки материал еще восстанавливается. Необратимая деформация наступает при выходе за предел упругости. Поэтому слова «линейный расчет здесь неприменим» и «деталь обязательно сломалась» означают разное. Это существенно для объяснения защелки: упрощение помогает понять возвращающее движение, но само по себе не устанавливает допустимый ход конкретного язычка.
Из того же различия следует другой способ читать наблюдение. Если свободный конец вернулся, видно восстановление положения в данных условиях. Но из этого еще не получены характеристики материала и не доказана его пригодность для произвольной нагрузки. Если конец остался отогнутым, замечено изменение формы; по нему нельзя без дополнительных сведений выбрать между несовместимой геометрией, необычной нагрузкой и свойствами самого пластика. Это варианты объяснения, а не диагноз изделию. Исходная форма, условия контакта и история использования входят в сравнение вместе, поэтому случайно выбранный похожий контейнер не становится контрольным образцом.
Можно мысленно сравнить разные этапы закрывания. Пока зацеп скользит по наклонной поверхности, движение крышки вызывает изгиб язычка. После посадки за выступ относительное положение деталей уже другое. Вопрос «насколько трудно закрыть» относится к прохождению зацепа, а вопрос «что мешает крышке подняться» — к удерживающим поверхностям в собранном состоянии. Описание расчетного приложения BASF поэтому разделяет сборочное и разборочное усилия. Читателю полезнее проследить эти этапы, чем объявить любой тугой механизм надежным: сопротивление движению и предусмотренное удержание не являются одинаковыми наблюдениями.
Еще один мысленный случай — зацеп, который проходит край, но возвращается в стороне от нужного места. Его упругое движение может быть хорошо видно, а ожидаемого удержания не будет, потому что условие геометрического перекрытия не выполнено. Иной случай: положение деталей совместимо, но для прохождения выступа требуется слишком большой прогиб. Здесь объяснения различаются уже до обсуждения марки пластика. Такие случаи показывают роль геометрии в модели; они не описывают результаты испытаний конкретного контейнера. Они также не дают основания подгибать, подрезать или иным способом переделывать деталь: изменение геометрии означало бы изменение самой рассматриваемой конструкции.
При чтении описания материала важно различать свойство и готовое изделие. OpenStax определяет модуль через связь напряжения и относительной деформации и рассматривает размеры образца отдельно. Поэтому запись о материале еще не описывает длину язычка, форму его основания, наклон контактных поверхностей и положение ответного выступа. Данные о пластике помогают строить расчетную модель, но не заменяют описание узла. Обратный вывод тоже ограничен: внешний вид узла не сообщает полный набор свойств материала. Эти сведения дополняют друг друга, когда речь идет о действительно сопоставимых конструкциях.
Наконец, звук при посадке не является самостоятельной проверкой всех функций крышки. Геометрический зацеп, контакт уплотняющей поверхности и удобство открытия относятся к разным вопросам. В конкретной инструкции стоит искать, какой элемент назван уплотнением и какие операции с ним предусмотрены, а не переносить свойства с соседней модели. Производитель может описывать свою систему клипс и уплотнения вместе, но это не превращает слышимый щелчок в измерение утечки. Для объяснения механизма достаточно различить, где происходит временный изгиб, где образуется удерживающий контакт и какая отдельная задача остается за остальными деталями.
Самое простое объяснение не всегда верно. Крышка может удерживаться трением уплотнителя, посадкой в пазу или упором, а не упругим язычком. В гипотетическом случае щелчка при этом может не быть вовсе, а сопротивление возникает от сжатия резины или от касания поверхностей. Если язычок почти не движется при нажатии, модель упругого изгиба для такого элемента плохо подходит, и объяснять удержание изгибом не стоит.
Похожая сцена допускает и другие объяснения. Язычок может быть направляющей или ограничителем хода, а не основным фиксатором. Крышка с петлями и отдельным замком удерживается другим элементом, и нагрузки в ней распределяются иначе. Сходство по внешнему виду не доказывает, что работает модель консольной балки. Чтобы проверить гипотезу, нужно посмотреть, есть ли в детали упругий элемент, который изгибается и возвращается, и где он закреплён.
Ограничения модели перечислю по порядку. Во-первых, она относится к линейной области, где напряжения малы, и не описывает поведение после выхода за неё (учебный раздел OpenStax). Во-вторых, она требует данных о материале, которые для рассматриваемого условного изделия не заданы. В-третьих, она не учитывает температуру и многократные циклы, если нет соответствующих данных производителя. В-четвёртых, она не охватывает герметичность и не заменяет проверку уплотнителя.
В инструкции производителя Sistema к линейке KLIP IT запирающие клипсы и гибкое уплотнение названы отдельно; уплотнение можно снять для очистки. Это документированный пример разделения деталей, а не подтверждение устройства любой крышки. Инструкция также отмечает, что после замораживания эти контейнеры могут становиться жестче. Наблюдение относится к названной линейке: переносить ее режимы использования на другое изделие по сходству защелок нельзя.
Безопасная проверка возможна без опасных действий. Закрывайте крышку медленно, рукой, и наблюдайте, где выступ касается наклонной поверхности и где проходит зацеп. Линейкой измерьте ширину, толщину и длину язычка и сравните их с параметрами, которые перечисляет инструмент расчёта (описание приложения Snapfit). Не отгибайте язычок сильнее, чем при обычном открывании, и не нагревайте контейнер ради проверки: такие действия не дают надёжного результата и могут повредить деталь. Прочность и поведение при нагреве определяются данными производителя, а не домашним опытом.
Вывод
Защёлка на контейнере удерживает крышку механически. Короткий упругий язычок, закреплённый с одного конца, отгибается при закрывании, пропускает выступ и возвращается, так что зацеп садится за него. Открытие требует усилия, которое снова отгибает язычок. Силы зависят от наклона поверхностей, модуля упругости и геометрии, а конкретные значения определяются расчётом или измерением. Инструмент расчёта защёлок называет эти параметры и выдаёт силу сборки, силу разборки и сравнение деформации с допустимой (описание приложения Snapfit).
Герметичность в эту модель не входит. Она зависит от конструкции контактирующих поверхностей, предусмотренного уплотнения и прижатия крышки, и по щелчку её не выведешь. Модель также перестаёт работать за пределами линейной области (учебный раздел OpenStax), а переносить её на шарнирные или иначе устроенные крышки без отдельного обоснования не стоит. Главный практический урок здесь в различении: механическое удержание и плотность стыка являются разными характеристиками, и подменять один вопрос другим не следует.
Если крышка держится и защёлкой, и уплотнителем, как по документации производителя понять, какой элемент несёт основную нагрузку при закрывании, не разбирая само изделие?
FAQ
Если заменить материал язычка на более мягкий, что изменится?
Изменится модуль упругости, то есть связь между напряжением и деформацией при той же геометрии. Учебник показывает это на примере резины и стали: при одинаковом напряжении резина деформируется заметно сильнее (учебный раздел OpenStax). Для язычка это логически означает больший прогиб при закрывании. Но допустимая деформация у другого пластика тоже будет иной, поэтому выигрыш в гибкости без данных не очевиден. Конкретные марки пластика в доступных публикациях не сравниваются.
Защёлка держит, значит, контейнер герметичен?
Нет. Защёлка отвечает за механическое удержание крышки, а герметичность связана с конструкцией контактных поверхностей, предусмотренным уплотнением и тем, как крышка прижимается по краю. Инструмент расчёта защёлок говорит о силах, прогибе и сравнении деформации, но не упоминает герметичность (описание приложения Snapfit). Поэтому подтверждать герметичность по щелчку или по ощущению плотной посадки нельзя.
Можно ли проверить защёлку, отгибая её до предела?
Допустимый ход конкретной детали в такой проверке не установлен. Выход за предел упругости связан с необратимой деформацией, а дальнейшее нагружение может закончиться разрушением (OpenStax: упругость и пластичность). Нелинейность при этом сама по себе еще не означает разрушения: это отдельная граница модели. Безопаснее наблюдать, как выступ проходит зацеп при обычном закрывании, и сверять размеры с документацией производителя.
Почему одинаковые на вид крышки держатся по-разному?
Внешнее сходство не означает сходства работы. Язычки могут различаться длиной, толщиной, формой наклонной поверхности и углами зацепа, а эти параметры входят в расчёт отдельно (описание приложения Snapfit). Кроме того, материал может отличаться, даже если форма совпадает. Сравнивать крышки стоит по параметрам из документации, а не по фотографиям.
