Наблюдение и короткий ответ
Сожмите кусок мягкого поролона ладонью и отпустите. Обычно он возвращается к прежней толщине, но не всегда полностью и не всегда за одно и то же время. Постоянная потеря высоты после сжатия в справочнике называется остаточной деформацией.
Короткий ответ такой: форма возвращается, пока полимерный каркас способен упруго вернуться в исходное положение. Если перемычки между ячейками изогнулись или обрушились необратимо, высота остаётся меньше исходной. Воздух в порах участвует в процессе, но описывать поролон как воздушный шарик в оболочке нельзя. Справочник производителей описывает ячейку как полость, окружённую полимерными мембранами или полимерным скелетом, который остаётся после вспенивания (глоссарий Ассоциации производителей гибкого полиуретанового пенопласта).
Здесь важно различить понятия. В том же глоссарии восстановление определено как возврат образца к исходным размерам и свойствам после снятия деформирующей силы. Остаточная деформация определена как постоянная потеря исходной высоты образца после сжатия, которая возникает из-за изгиба или обрушения каркаса ячеек и обычно выражается в процентах от исходной высоты. Восстановление отвечает на вопрос, сколько материал вернул. Остаточная деформация показывает, сколько он не вернул.

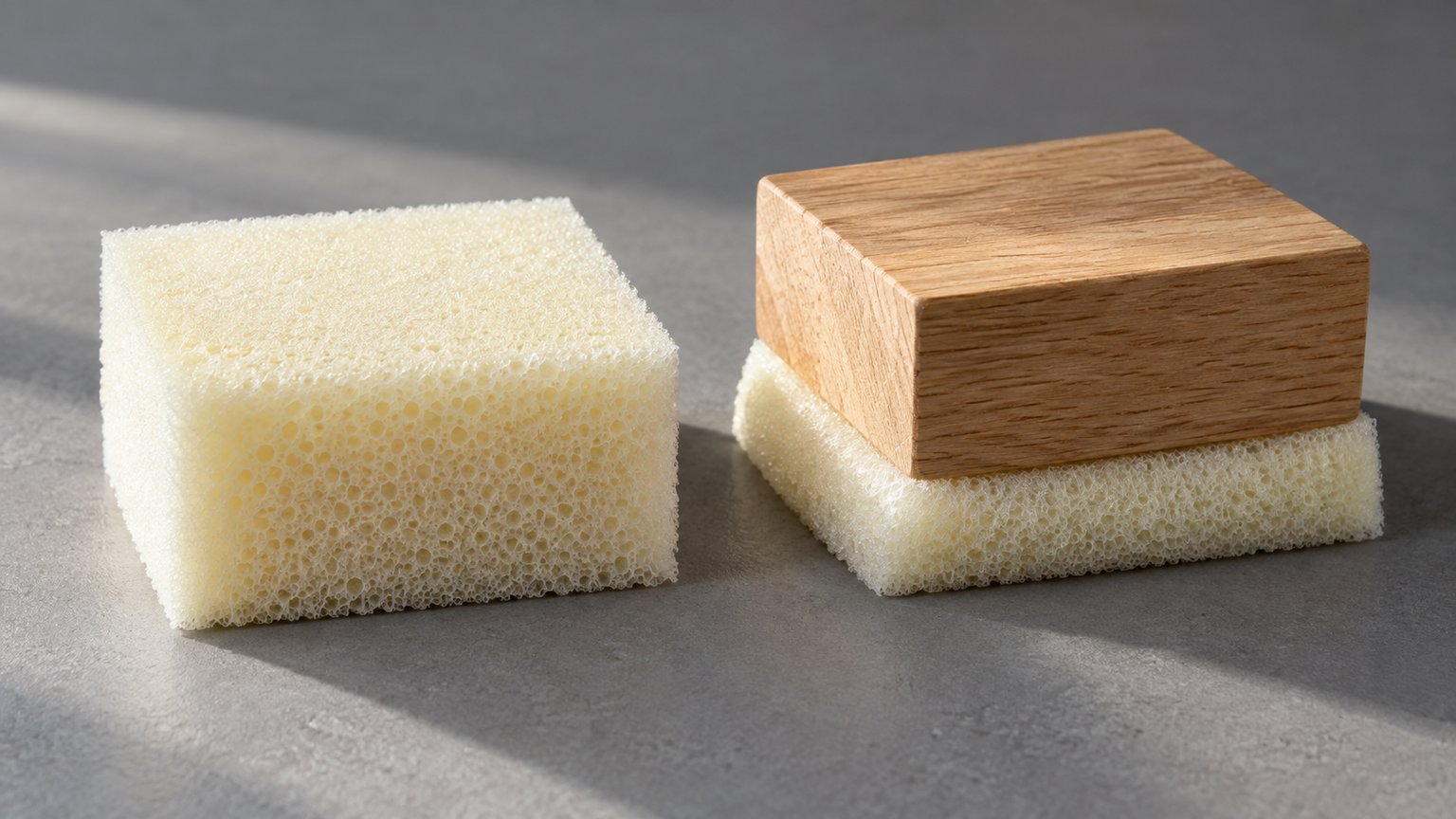

Гипотетический пример, а не опыт: два одинаковых куска одного материала лежат рядом. Один остаётся нетронутым. Второй ненадолго прижимаем деревянным бруском, затем брусок убираем. Сразу после разгрузки видна разница в высоте. Через некоторое время сравнение покажет, восстановился ли второй кусок полностью. Такой пример заставляет смотреть на два момента: непосредственно после снятия нагрузки и спустя время. Сам по себе он ничего не доказывает, это схема для размышления.
Сразу нужно ограничить область. Справочные материалы Ассоциации описывают гибкий полиуретановый пенопласт (ППУ, в англоязычных справочниках FPF) как широкий класс материалов с разными свойствами, которые задаются химией и плотностью (страница о свойствах пены). Отдельно там же и в бюллетене ассоциации рассматривается вязкоупругая пена, которую часто называют memory foam; она восстанавливается заметно медленнее обычного ППУ (бюллетень InTouch о вязкоупругой пене). Поэтому выводы о медленном возврате одного типа нельзя переносить на другой. Всё, что ниже, относится к гибкому ППУ и вязкоупругой пене, описанным в этих источниках, и не распространяется на все пены подряд.
Как возникает явление
Чтобы понять, почему каркас возвращается или не возвращается, полезно проследить путь материала от вспенивания до сжатия. Справочник описывает гибкий ППУ как пену, вспенённую водой: вода реагирует с изоцианатом, и образуется углекислый газ, который раздувает смесь (глоссарий). Изоцианат там назван одним из двух основных ингредиентов процесса. В том же глоссарии указано, что все гибкие ППУ вспенены таким образом, а дополнительные вспенивающие агенты, низкокипящие растворители, применяют, чтобы сделать пену мягче или легче либо получить особые физические свойства. Это установленное описание производства, а не предположение. Обычный гибкий ППУ в справочнике выделен в отдельную категорию, связанную с базовым процессом изготовления (глоссарий).

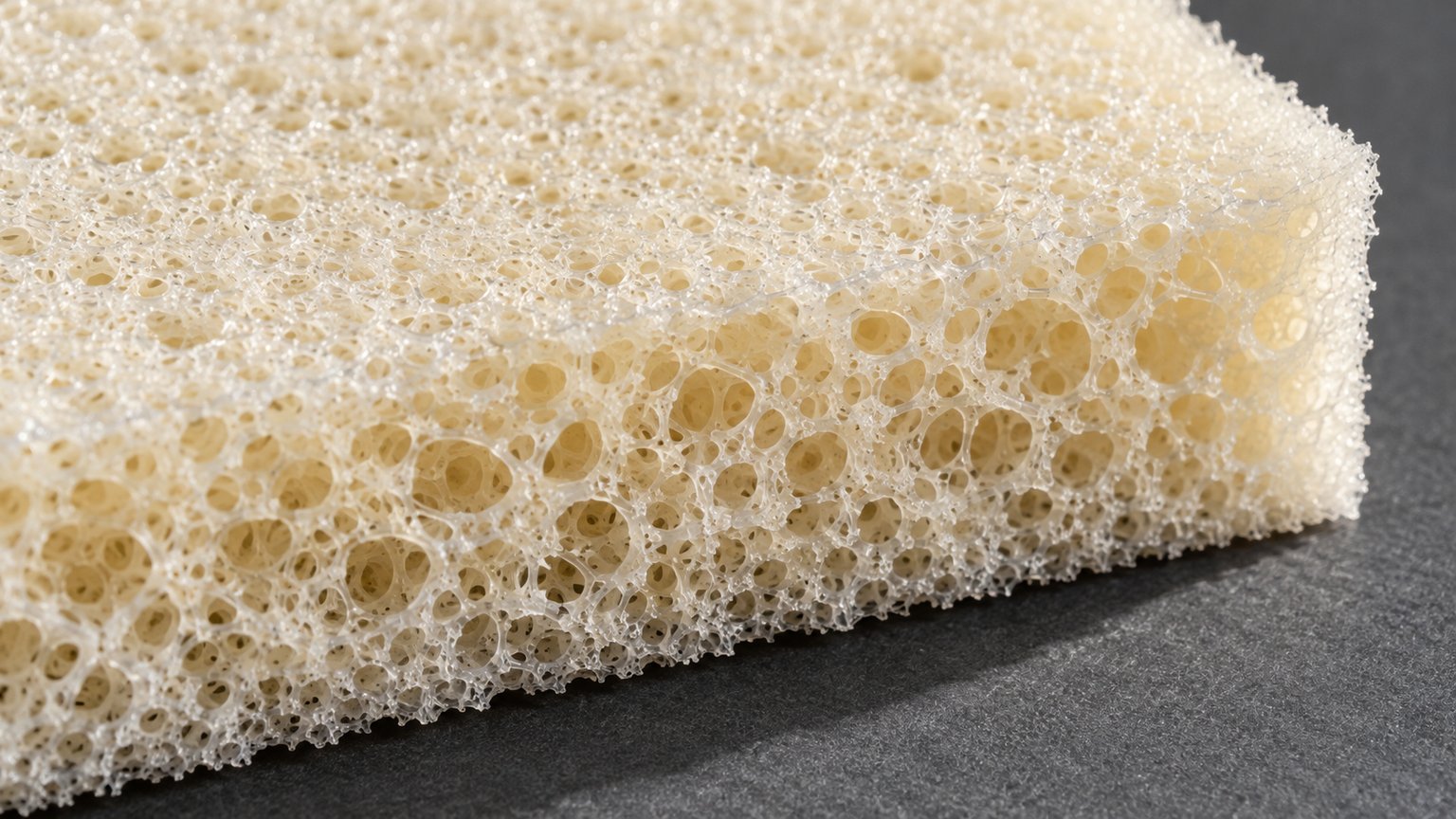

Газ создаёт полости. Когда вспенивание заканчивается, стенки этих полостей остаются из полимера. Тонкие мембраны между перемычками каркаса в глоссарии называются окнами. Если окна сохранены, пена закрытоячеистая. Если окон нет, пена открытоячеистая: минимальный барьер между ячейками позволяет газам и жидкостям проходить через материал почти свободно (глоссарий). Закрытые ячейки с целыми мембранами уменьшают проход воздуха, а разрушение мембран его восстанавливает.
Вскрытие ячеек представляет собой отдельную технологическую операцию. В глоссарии её называют крашингом: механическая или вакуумная обработка открывает закрытые ячейки в высокоупругой пене, изготовленной блоками, или в формованном ППУ (глоссарий). Сам факт, что производители вскрывают ячейки, показывает: закрытость есть свойство, которое приходится специально устранять, если нужна проходимость. Поверхностно-активные вещества в смеси стабилизируют тонкие плёнки, заметно снижают поверхностное натяжение жидкостей и облегчают образование пузырьков. Это часть химии вспенивания, а не объяснение поведения готового образца (глоссарий).
Теперь сжатие. Граница между установленным и предполагаемым здесь важна. Установлено, что остаточная потеря высоты при сжатии связана с изгибом или обрушением каркаса ячеек (глоссарий). Логическое применение такое: если изгиб перемычек остаётся в пределах упругости, каркас возвращается; если нет, возникает остаточная деформация. Какой именно предел упругости у конкретной пены, из этих источников не следует, и вычислить его по общим словам нельзя.
Воздух участвует в работе пористой структуры, но здесь легко смешать разные характеристики. Глоссарий связывает сохраненные мембраны между ячейками с уменьшением прохода воздуха. Он не устанавливает универсального правила, по которому закрытые ячейки обязательно ускоряют или замедляют возвращение формы. Поэтому по одному признаку воздухопроницаемости нельзя ранжировать любые образцы по скорости восстановления. Нужны отдельное наблюдение за возвратом толщины и сведения о конкретном материале. Это ограничение особенно полезно при сравнении обычного поролона с вязкоупругой пеной: сходная пористая внешность еще не означает одинакового поведения.
Наконец, повторная нагрузка. Гистерезис в глоссарии описан как способность пены сохранять исходные характеристики после сгибания (глоссарий). Лабораторная процедура описана на странице о свойствах пены: образец сначала вдавливают до меньшей степени, затем до большей, после чего снимают нагрузку, не давая образцу полностью восстановиться (страница о свойствах пены).
От каких условий зависит результат
Результат зависит от структуры пены, материала и внешней среды, а также от истории нагрузки. Структура задаётся газообразованием и открытием ячеек. Воздухопроницаемость в глоссарии определена как объём воздуха в кубических футах в минуту, который проходит через образец размером 2 × 2 × 1 дюйм при перепаде давления 0,5 дюйма водяного столба (глоссарий). Это результат измерения на приборе, а не оценка на глаз. Справочник о свойствах называет воздухопроницаемость диагностическим показателем: когда она максимальна, ячейки открыты и такими гибкими, какими должны быть. Ориентировочный минимум для гибкого ППУ назван 2,0 кубического фута в минуту (страница о свойствах пены). Это полезный ориентир структуры, но не единственная причина восстановления: высокая проходимость сама по себе не доказывает быстрого возврата формы.
Вторая группа условий — материал и плотность. Плотность определена как масса на единицу объёма и зависит от химии и добавок (страница о свойствах пены). Для спецификаций справочник советует использовать полимерную плотность, то есть плотность материала, составленного только химией пены, без наполнителей и армирования. Там же сказано, что обычно чем выше полимерная плотность, тем лучше пена сохраняет исходные свойства. Важно не путать сохранение свойств со временем и восстановление высоты сразу после разгрузки. Это разные величины, и прямое соотношение между ними в этих источниках не установлено.
Жёсткость при этом отделена от плотности. По справочнику, жёсткость — показатель поверхностного ощущения, измеряемый силой в фунтах, которая нужна для вдавливания образца на 25% исходной высоты. Этот показатель называется IFD (indentation force deflection) (страница о свойствах пены). Жёсткость, по тексту, не определяется плотностью: бывают плотные мягкие пены и лёгкие жёсткие. Для нашей темы это важно, потому что мягкость и способность вернуть форму — разные свойства.
Ещё одна величина — коэффициент опоры, или compression modulus. Это отношение IFD при вдавливании на 65% к IFD при вдавливании на 25% (глоссарий). Для пен указан диапазон примерно от 1,5 до 2,6, и чем выше число, тем лучше пена поддерживает вес (страница о свойствах пены). Низкий коэффициент связан с риском «провала» на дно, которое в справочнике называется bottoming out: глоссарий прямо указывает, что сиденья с низким коэффициентом опоры чаще проваливаются (глоссарий).
Разные рецептуры дают разную структуру. По глоссарию, высокоупругие (HR) пены имеют менее однородную, более случайную ячеистую структуру, отличную от обычных материалов, и поэтому дают больше опоры, комфорта и упругости (глоссарий). Здесь материал и геометрия связаны: одна и та же полимерная химия может давать разный отклик при разной ячеистой структуре.
Третья группа — история нагрузки и среда. Статическая усталость описана как потеря несущих свойств при постоянном сжатии, а усталость от повторного изгиба — как потеря жёсткости после заданного числа циклов сгибания (глоссарий). В лабораторных испытаниях образец сжимают несколько тысяч раз или многие тысячи раз и измеряют потерю IFD (страница о свойствах пены). Особенно жёсткий вариант — роликовое испытание на сдвиг: катящийся груз проходит по образцу с двух направлений, обычно около 25 000 циклов (страница о свойствах пены). Испытание сочетает сжатие и истирание, поэтому его результаты относятся к конкретному типу нагрузки.
Предыстория образца тоже влияет на измерение. Преднагрузка (preflex) — это сжатие образца до шести раз до заданной толщины перед определением IFD (глоссарий). Значит, измеренное состояние пены зависит от того, как с ней обращались до испытания.
Для вязкоупругой пены справочный бюллетень называет несколько факторов. Скорость восстановления после сжатия влияет на то, как определяется жёсткость. Скорость восстановления коррелирует с нагревом: при повышении температуры податливость и скорость возврата растут, а в холоде материал становится жёстче или даже твёрдым (бюллетень InTouch). Влажность тоже меняет поведение: вязкоупругие продукты склонны размягчаться в более влажных условиях (бюллетень InTouch).
Добавки с фазовым переходом решают отдельную тепловую задачу. Бюллетень описывает вещества, которые поглощают или отдают тепло при переходе между твердым и жидким состоянием. В составе пены могут использоваться органические материалы, например воски, масла, жирные кислоты и полигликоли; для введения в смесь их могут заключать в микрокапсулы (бюллетень InTouch). Это описание добавок нельзя смешивать с другим обсуждаемым там эффектом — размягчением самой вязкоупругой пены при нагреве. Для читателя различие практическое: слова о тепловых свойствах изделия еще не сообщают, как быстро оно вернет толщину после нагрузки. Такие характеристики приходится рассматривать отдельно.
С чем полезно сравнить
Первое сравнение — обычный ППУ и высокоупругий ППУ. Оба гибкие, но структура ячеек у высокоупругого материала менее однородна, и это отличие справочник связывает с опорой и упругостью (глоссарий). Сравнивать их только по высоте после сжатия нельзя, потому что различаются структура и назначение. Поэтому отрасль опирается на несколько показателей: IFD, коэффициент опоры, отскок шарика, гистерезис и остаточную деформацию.
Отскок шарика описан в глоссарии как мера упругости поверхности: стальной шарик роняют на образец, и измеряют процент отскока по методике ASTM D3574 (глоссарий). Этот показатель говорит о поверхности, а не о том, вернулась ли вся толщина.
Второе сравнение — обычный ППУ и вязкоупругая пена. Вязкоупругая пена открытоячеистая, но отличается медленным восстановлением после сжатия (бюллетень InTouch). Отскок шарика у неё ниже 20%, тогда как у других видов ППУ он обычно составляет от 50 до 60% (бюллетень InTouch).
Третье сравнение — склеенный поролон. По глоссарию, склеенный ППУ образуется из частиц или измельчённого материала, склеенных в блок, из которого затем срезают листы нужной толщины; крупнейшее применение такого материала — подложка под ковёр (глоссарий). Логическое применение: в таком материале восстановление определяется клеевыми связями и отдельными частицами, а не непрерывным каркасом одной пены. Поэтому его поведение при сжатии нельзя переносить на цельный кусок. Похожая логика относится к pieced-изделиям, которые склеены из нескольких кусков (глоссарий).
Четвёртое сравнение — латекс. По глоссарию, латекс получают полностью или частично из сока каучуконосного дерева, и он не связан с полиуретановой пеной (глоссарий). Ассоциация отмечает, что потребители часто путали эти материалы, и отчасти эта путаница сохраняется до сих пор (страница о применениях). Наблюдение за одним из них не объясняет поведение другого.
Губка помогает понять роль сквозных пор. Аналогия такая: через сквозные проходы газ уходит и возвращается, как вода в губке, которую сжимают и отпускают. Предел аналогии в том, что закрытые ячейки не пропускают газ так же свободно, а вязкоупругий эффект зависит от температуры и скорости нагрузки, чего обычная губка не демонстрирует. Поэтому губку стоит считать только первым приближением.
Когда объяснение нужно уточнить
Первое уточнение касается того, что именно измеряется. Бюллетень указывает, что при стандартной процедуре IFD вязкоупругая пена расслабляется во время одноминутной выдержки перед замером (бюллетень InTouch). Поэтому результат стандартного испытания требует внимательной интерпретации, когда его применяют к медленно восстанавливающемуся материалу. В рассматриваемом бюллетене описан отдельный вариант испытания Test M стандарта ASTM D3574, где индентор движется быстро по сравнению с обычным испытанием (бюллетень InTouch). Сравнивать жёсткость разных образцов правомерно, только если известна скорость деформации и совпадают условия (бюллетень InTouch).
Второе уточнение касается повторных нагрузок. Для вязкоупругих пен динамическое испытание с многократными ударами теряет достоверность: материал не успевает полностью восстановиться между циклами. Бюллетень указывает, что испытание остаточной деформации может дать лучшую оценку долговечности вязкоупругой пены (бюллетень InTouch). Медленный возврат, таким образом, не обязательно означает повреждение: это может быть свойство материала, которое часть испытаний не учитывает.
Третье уточнение — различие между поверхностным и полным восстановлением. Отскок шарика измеряет упругость поверхности. Гистерезис показывает долю восстановленной жёсткости после частичного снятия нагрузки и, по мнению специалистов, хорошо отражает долговечность подушки (страница о свойствах пены). Ни один из этих показателей не даёт полной картины возврата толщины.
Четвёртое уточнение — альтернативные причины. Если два куска ведут себя по-разному, возможны несколько объяснений, и их нужно проверять по очереди, а не выбирать первое пришедшее в голову:
- различная предыстория: один кусок сжимали долго или много раз, другой нет;
- различие в температуре или влажности при хранении и наблюдении;
- разная плотность или рецептура, которые не видны на глаз;
- склеенность или составная конструкция, а не цельный блок;
- недостаточная выдержка: проверка сделана сразу, когда восстановление ещё идёт.
Каждое из этих объяснений остаётся гипотезой, пока его не подтвердили измерением или контролируемым сравнением.
Безопасная домашняя проверка возможна без приборов: сжать материал рукой, сравнить высоту через одинаковые промежутки времени и держать образцы при одинаковой температуре. Не стоит использовать огонь, нагрев или химические средства. Справочник предупреждает, что все гибкие ППУ при воспламенении могут гореть интенсивно, выделяя много тепла и плотный дым, поэтому следует избегать контакта с источниками огня, нагревательными элементами, искрами и открытыми электрическими проводами (бюллетень InTouch). Вязкоупругие продукты могут иметь заметный запах, поэтому их рекомендуется хорошо проветривать (бюллетень InTouch).
Вывод
Поролон возвращает форму, пока полимерный каркас упруго выдерживает изгиб перемычек и не теряет структуру после сжатия. Остаточная высота возникает, когда изгиб или обрушение каркаса становятся необратимыми (глоссарий). Открытость ячеек и газ в порах влияют на динамику возврата, но не заменяют роль полимерного скелета. Пример вязкоупругой пены показывает, что скорость восстановления высоты и жёсткость зависят от температуры и влажности (бюллетень InTouch, сводка).
Ограничения понятны. Источники описывают гибкий ППУ и вязкоупругие пены, но не дают полной модели деформации перемычек и не объясняют, какой предел упругости у конкретного куска. Поэтому любой вывод о конкретном образце стоит проверять в одинаковых условиях и на сравнимых образцах. Следующий связанный вопрос: как меняется отклик одной и той же пены, если её регулярно сжимать и держать сжатой в течение долгого времени?
FAQ
Можно ли сравнивать похожие на вид образцы без сведений об их происхождении?
Наиболее прямые причины — структура и материал. Открытоячеистая пена, в которой проходы между ячейками свободны, устроена иначе, чем закрытоячеистая, и справочник связывает закрытые ячейки с меньшим прохождением воздуха (глоссарий). Разные плотность и рецептура тоже меняют поведение, поскольку полимерная плотность связана с тем, насколько хорошо материал сохраняет свойства (страница о свойствах пены). Ещё одна причина, которую легко пропустить, — предыстория. Если образец ранее сжимали многократно, его измеренное состояние может отличаться от состояния нового куска (глоссарий). Если два куска выглядят одинаково, но один медленнее возвращается, причина может быть в любом из этих факторов, и без измерений её не установить.
Важно отличать медленный возврат от необратимой потери высоты. Первое может быть свойством вязкоупругой пены, второе описывается как остаточная деформация (глоссарий). Если высота не растёт со временем, это ещё не доказательство разрушения, но и не доказательство обычной упругости.
Достаточно ли указанной плотности, чтобы выбрать замену для подушки?
Мягкость на ощупь связана прежде всего с жёсткостью по IFD, а не с плотностью, и справочник прямо говорит, что высокоплотная пена может быть мягкой, а низкоплотная — жёсткой (страница о свойствах пены). Коэффициент опоры показывает, насколько пена удерживает вес при сильном сжатии (страница о свойствах пены). Возвращение толщины во времени и остающаяся после разгрузки потеря высоты — отдельные характеристики. Поэтому пена может казаться мягкой и при этом плохо возвращать высоту, а жёсткая пена может возвращаться быстро. Это различие важно при выборе материала для подушки или матраса: одни показатели описывают комфорт, другие — долговечность.
Что происходит с поролоном, который долго был упакован в сжатом виде?
Производители и продавцы матрасов из ППУ описывают сжатую упаковку как способ перевозки: по данным ассоциации, такие матрасы можно сжимать для отправки, а после распаковки они расправляются до конечного размера в течение нескольких часов (страница о применениях). Это описание относится к коммерческой практике, а не к измерению. Логически из него следует, что короткое сжатие при транспортировке и длительное сжатие на складе — разные условия. Если долгое сжатие вызывает потерю несущих свойств, это описано как статическая усталость (глоссарий). Вывод о том, сколько времени сжатия выдерживает конкретный материал, по этим источникам сделать нельзя: нужна спецификация производителя и собственная проверка в сравнимых условиях.
Как отличить медленное восстановление от остаточной деформации без приборов?
Простое наблюдение даёт только качественную картину. Если высота растёт со временем после снятия нагрузки, это указывает на восстановление, пусть и медленное. Если высота не меняется, появляется подозрение на остаточную деформацию. Но величину остаточной деформации нельзя определить на глаз, потому что она выражается в процентах от исходной высоты (глоссарий), а для такого расчёта нужна точная исходная высота. Поэтому домашняя проверка подходит для гипотезы, но не для вывода о точной величине потери.
Как проверить структуру пены и её состав без лабораторных приборов?
Прямых способов установить тип ячеек дома почти нет. Воздухопроницаемость в справочнике измеряется по конкретной методике с перепадом давления, а не оценивается на ощупь (глоссарий). Можно лишь заметить, как образец отзывается на сжатие и как быстро возвращает форму, и отмечать эти наблюдения. Такой способ даёт ориентир, но не различает тонкие отличия структуры. Если нужна точная характеристика, безопаснее обратиться к поставщику материала и запросить спецификацию с полимерной плотностью, IFD, коэффициентом опоры и результатами испытаний. Именно эти данные позволяют сравнивать образцы по одинаковым правилам (страница о свойствах пены).
